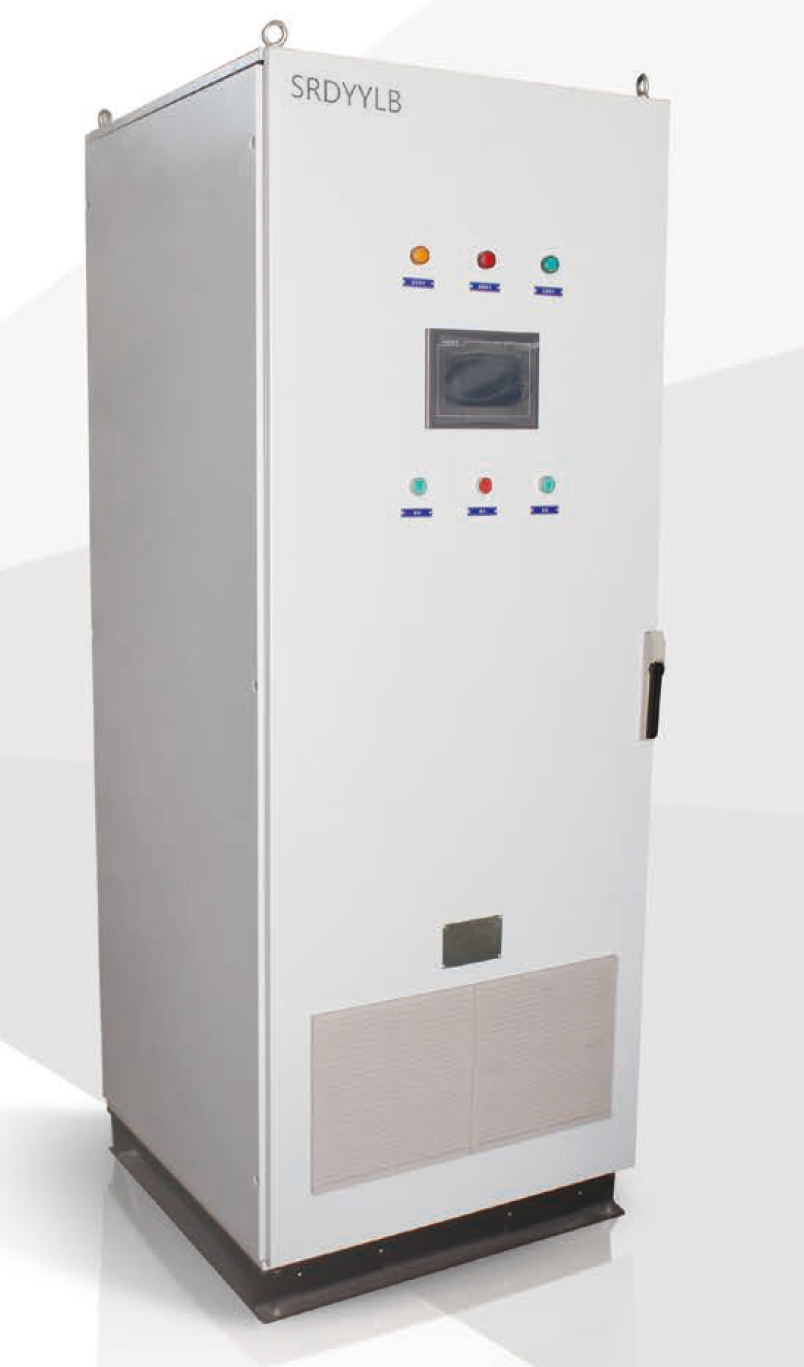

APF有源电力滤波器
SRDYYLB系列有源电力滤波器(Active power Filter，简称APF)是利用全控电力电子元件，满足对电能质量（功率因数和谐波）有较高要求的用户需求的装置。

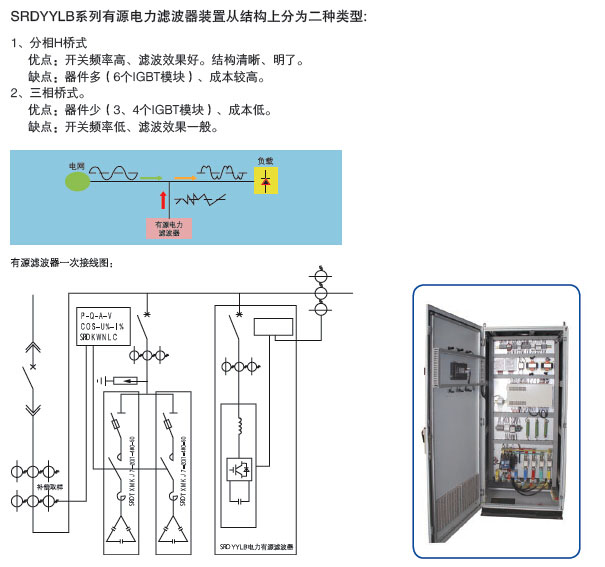

SRDYYLB装置并联在系统和用户设备之间，其主要功能是在电网供电过程中当负载侧产生谐波和无功电流时，保证系统侧的电流没有谐波和无功电流，使用户其他关键敏感设备得以在近似不受干扰的电气环境中正常运行，并且不会污染电网。
SRDYYLB系列有源电力滤波器装置采用基于DSP的主控制器和模块驱动器的分层分布式控制器体系，并采用基于彩色触摸屏的人机界面，具有响应速度快、自动化，控制方法灵活等特点。
产品特点：
1、能同时动态实时滤除全部谐波或多种选定的谐波；采用矢量筛选技术，可对3到15次之间的谐波进行有选择的补偿或者对全部的谐波进行补偿。
2、在滤除谐波的同时动态补偿基波无功，提高功率因数。也可以在0无功功率的情况下滤除谐波，避免无功反送情况出现；
1、能同时动态实时滤除全部谐波或多种选定的谐波；采用矢量筛选技术，可对3到15次之间的谐波进行有选择的补偿或者对全部的谐波进行补偿。
2、在滤除谐波的同时动态补偿基波无功，提高功率因数。也可以在0无功功率的情况下滤除谐波，避免无功反送情况出现；
3、安全性好，不存在谐振或电压放大，可自动限制输出电流，装置永不过载，保证装置安全可靠工作；
4、可对不平衡进行补偿，避免负序电流对电网及电气设备影响；
5、智能启动系统，一键并网，系统断电恢复后自动投入；
应用领域：
该设备可广泛应用于35KV及以下电压等级的供配电系统中。其主要应用的行业包括：电力系统、石油、烟草、化工、冶金、制药、造船、汽车制造、电信、水泥、矿山、电气化铁路、造纸、精密机械加工、焊接、纺织、印刷、精密电子、半导体生产企业等。
电力系统谐波及其影响：
电力系统谐波及其影响：
在供用电系统，工业负荷中相当多的设备具有非线性和时变特性。它们作为谐波源向电网注入谐波，严重影响供电网电能质量。系统中主要的谐波源是各种整流设备、交直流换流设备、电子电压调整设备、电弧炉、感应炉、现代工业设施、为节能和控制使用的各种电力电子设备、非线性负荷以及多种家用电器和照明设备等。电气铁道机车采用的大容量单相整流供电设施，除了产生大量谐波电流外，还产生负序电流、负序电压。
谐波污染对电力系统的危害：
1、电机产生附加功率损耗和发热，从而降低电机运行效率，缩短电机寿命。
2、对无功补偿电容器组引起谐振或谐波电流放大，导致电容器因过电流或过电压而损坏。对电力电缆造成过负荷或过电压击穿。
3、增加变压器和电网的损耗。当发生谐振或放大现象时，损耗可达到相当大的程度。导致系统不能满容量运行，降低系统设备的运行效率或者缩短设备寿命。
4、对继电保护、自动控制装置和计算机产生干扰和造成误动作。
5、造成电能计量的误差。不仅增加电度表本身的误差，而且谐波源负荷从系统中吸收基波功率而向系统送出谐波功率使用户多付电费。
6、谐波电流在高压架空线路上的流动除增加线损外，还将对相邻通迅线路产生干扰影响。在我国电力系统中，上述情况都时有发生，而且谐波和负序电流引起的综合危害还引发过大容量发电机的跳闸。因此，无论从保证电力系统的安全经济运行或是从保证用户设备和人身安全来看，对谐波污染造成的危害影响加以限制都是极为迫切需要的。
