SREM-S3

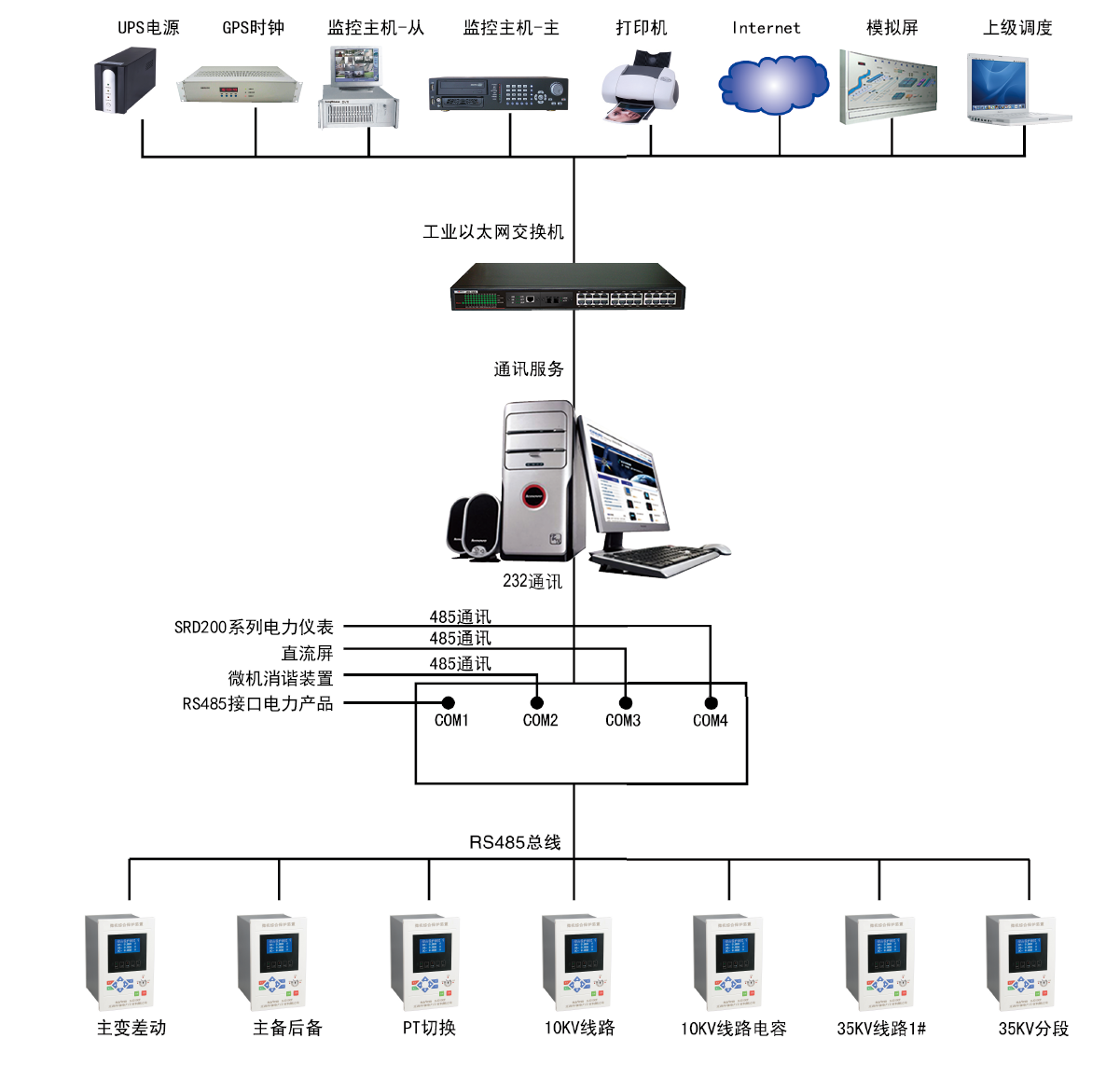

产品架构

适用范围

SREM-S3变配电智能管理系统是基于创新的芯片及网络技术开发的专业电力电气自动化系统。该产品适用于企业供配电自动化、集控站自动化、变电站综合自动化、电厂电气监控（ECS）、水电站综合自动化等系统，可以广泛应用于各行业不同电压等级的变配电室和市政建设、智能大厦、水利、环保、港口等邻域的变配电智能管理系统，并可以和GIS（地理信息系统）/MIS（电力企业管理信息系统）/CIS（用户信息系统）等三方系统进行集成，共同为用户打造一个节能、高效的综合智能管理平台。

​技术特点

系统的数据采集及转发模块内置多种行业和国际标准规约，可对电能量、电能量质量数据、考核数据、 报警信息以及其它信息进行实时采集，配置操作简单。系统支持 CDT 规约、DNP3.0 规约、IEC870-5-101/102/103/104 规约、SC1801 规约、Modbus/Jbus（RTU/ASCII/ TCP）规约，部颁多功能电度表规约、CANBus 规约、LonWorks 规约等多种电力常用规约。


▲ 面向变电站间隔的实时及历史数据库的定义及表达工具

SREM-S3变配电智能管理系统有完善的电力数据处理平台，对于现场的继电保护及测控设备中的实时四遥数据，有着良好的兼容 , 并支持数据的二次实时统计、分析及计算。产品内置的实时数据库具有树形分层结构，支持面向变电站间隔进行电力信息的组织，支持以设定的间隔节点为模板，来批量生成点信息，从而提高工程效率。



▲ 独立的保护设备定值管理模块

独立的定值管理模块支持定值的在线召唤， 在线修改以及定值单打印等功能。在线修改过程按照定值组选择、定值下置、等待返校、定值固化、等待执行结果等系列操作过程进行过程进行。

▲ 强大的报警及 SOE 事件管理模块

系统支持对变电站采集监测的电信号的报警处理、支持遥测量的越限处理及遥信量的变位处理等，并支持SOE。系统发生报警时， 会自动弹出报警窗口并驱动音响报警，提醒值班员进行处理。系统将这些事件告警信息存储在系统中，供有相应权限的用户进行历史查阅。

系统支持 SOE 的采集、数据处理、转发， 可以对 SOE 数据进行处理，如提供 HMI、转到关系数据库， 并且可以将大段 SOE 块数据通过网络转发到上一级网络上。

▲ 符合电力行业习惯的操作

系统支持符合电力行业习惯的操作，如：遥控、遥调、复归、闭锁等。可在操作员站对电气设备进行检修 / 试验操作（挂牌），实现设备相关的闭锁或联锁条件。为防止误操作，操作时需经运行人员进一步确认后方可投入或退出检修 / 试验。对特别重要的设备设有必须的保护措施。遥控操作遵循一定的逻辑来进行，遥控执行逻辑按照身份验证、遥控权限验证、遥控预操作、预操作返校、遥控正操作、操作结果等系列过程来进行。这一整套逻辑均由一简单易用的遥控组件来完成。

▲ 独立的故障录波功能

在发生故障情况下，系统支持按照供电线路实际运行情况与系统供电安全运行条件要求的逻辑功能进行自动判断及处理，通过对线路电力参数的监测，实时分析线路供电安全性。

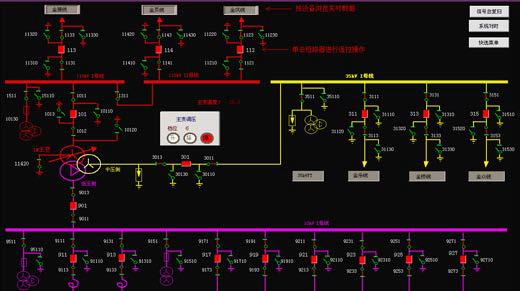

▲ 专业的电力图形显示功能

系统内置大量的电力电气专用组件，具有依据最新电气符号国标绘制的电力图库， 可以方便地调用，快速地进行工程的开发制作，生成专业的电站主接线图，潮流分布图等。


▲ 多样化的报表组件界面

使用系统的报表及曲线等组件可以方便的生成电力分析曲线，电流棒图等，用于实施监测电力系统稳态运行过程中各电力参数的变化趋势，直观地实时掌握所有监测线路各相电流的平衡情况和当前负荷大小， 线路各相电流的大小和占其额定电流的百分比例情况。
